रबड़ गैसकेट्स - स्थैतिक और गतिशील सीलिंग घटकों का मार्गदर्शिका

इंजीनियरों के सामने एक निरंतर चुनौती होती है: काम के लिए सही सील का चयन करना। हर दिन, आप ब्लूप्रिंट्स देखते हैं, रखरखाव मैनुअल खोलते हैं, या प्रोडक्शन फ्लोर पर चलते हैं। एक फ्लैंज लीक हो रहा है। एक सिलेंडर फेल हो रहा है। एक शाफ्ट खराब हो रहा है। इसका दोषी क्या है? अक्सर एक गलत सील का चयन। यह मार्गदर्शिका रबड़ गैसकेट्स, डस्ट सील्स, V-सील्स और O-रिंग्स में से चुनने में आपकी मदद के लिए व्यावहारिक परिदृश्य प्रदान करती है।

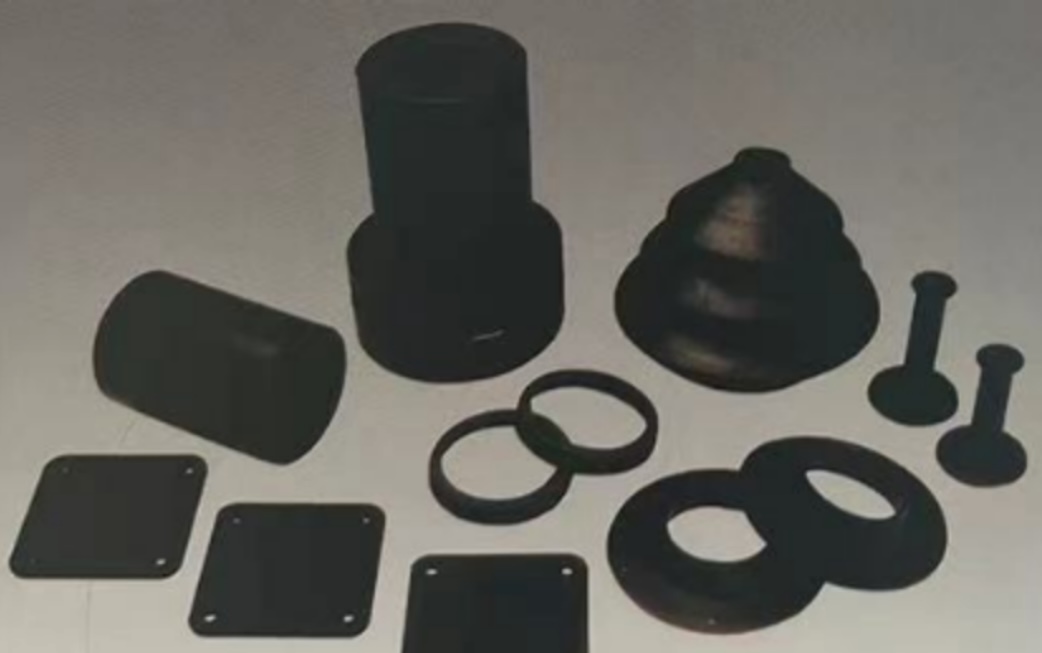

स्थैतिक जोड़ों के लिए स्थैतिक सीलिंग

पंप हाउसिंग के बारे में सोचें। दो धातु की सतहें बोल्ट से जुड़ी होती हैं। देखने में सपाट लगती हैं, लेकिन सूक्ष्मदर्शी से देखने पर उनमें खरोंचें, औजारों के निशान और छोटे-छोटे गड्ढे दिखाई देते हैं। तरल पदार्थ इन्हीं रास्तों से रिसता है। इनके बीच एक रबर गैस्केट लगाई जाती है। आप बोल्ट कसते हैं। गैस्केट दबती है, इन गड्ढों में भर जाती है और रिसाव को रोक देती है। इनका उपयोग पंप हाउसिंग, वाल्व कवर, पाइप फ्लैंज और एक्सेस पैनल पर किया जा सकता है। बड़े क्षेत्र? अनियमित आकार? कोई समस्या नहीं। यदि आपके अनुप्रयोग में दो स्थिर सतहें हैं जिन्हें सील करने की आवश्यकता है, तो रबर गैस्केट अक्सर समाधान होता है। याद रखें: ये गतिशील भागों के लिए नहीं हैं।

आवर्ती और घूर्णन शाफ्ट के लिए गतिशील सील्स

अब एक बैकहो पर लगे हाइड्रोलिक सिलेंडर पर विचार करें। रॉड आगे-पीछे होती है, सिलेंडर के अंदर-बाहर सरकती है। धूल, कीचड़ और रेत हर जगह मौजूद होती है। अगर ये कण रॉड सील से रिसकर सिलेंडर की दीवार में चले जाते हैं, तो वे सिलेंडर की दीवार को खरोंच देते हैं, पिस्टन को नष्ट कर देते हैं और पूरी यूनिट को बर्बाद कर देते हैं। ऐसे में आप क्या करेंगे? हाइड्रोलिक सिलेंडरों, न्यूमेटिक एक्चुएटर्स, लीनियर गाइड्स और धूल के संपर्क में आने वाले किसी भी रेसिप्रोकेटिंग शाफ्ट पर डस्ट सील लगाना जरूरी है।

इन्हें प्राथमिक प्रेशर सील के बाहरी हिस्से पर लगाएं। इनका काम धूल-मिट्टी को रोकना नहीं, बल्कि उसे बाहर रखना है। एक लचीला किनारा रॉड को हर बार पीछे खींचते समय साफ कर देता है। यह मिट्टी, धूल और पानी की बूंदों को हटा देता है। यदि आपका उपकरण धूल भरे, कीचड़ वाले या गीले वातावरण में काम करता है, तो डस्ट सील इसकी सर्विस लाइफ को काफी बढ़ा देगी। ये संदूषण से बचाव की पहली सुरक्षा हैं। इन्हें नियमित रूप से बदलें; ये प्रेशर सील की तुलना में जल्दी खराब हो जाते हैं।

लेकिन घूमने वाले शाफ्टों का क्या? इलेक्ट्रिक मोटर, गियरबॉक्स, कन्वेयर रोलर। ये शाफ्ट तेज़ी से घूमते हैं, अक्सर गलत संरेखण में होते हैं, और कभी-कभी घिसाव के कारण इनकी सतह खुरदरी हो जाती है। एक सामान्य लिप सील ज़्यादा गरम हो जाएगी, आवाज़ करेगी और जल्दी खराब हो जाएगी। ऐसे में, एक अलग ज्यामिति सबसे अच्छा काम करती है। गलत संरेखण, रनआउट या खुरदरी सतह वाले घूमने वाले शाफ्टों के लिए वी-सील सबसे उपयुक्त विकल्प हैं।

इसका V आकार का क्रॉस सेक्शन बहुत ही शानदार है। शाफ्ट के घूमने पर, अपकेंद्रीय बल सील के किनारे को बाहर की ओर धकेल देता है। यह काउंटरफेस को मुश्किल से ही छूता है, इसलिए घर्षण बहुत कम होता है। इसका आकार एक पंपिंग क्रिया उत्पन्न करता है जो सील से गंदगी को दूर धकेल देता है। इसे कसकर फिट करने की आवश्यकता नहीं है। आप इसे शाफ्ट पर स्लाइड करके लगा सकते हैं; यह अपने आप सेंटर में आ जाता है। इनका उपयोग इलेक्ट्रिक मोटर्स, गियरबॉक्स इनपुट/आउटपुट शाफ्ट, कृषि उपकरण और कन्वेयर रोलर्स पर किया जा सकता है। ये 20 मीटर प्रति सेकंड तक की शाफ्ट गति को सहन कर सकते हैं। ये कोणीय मिसअलाइनमेंट को भी सहन कर लेते हैं जो अन्य सीलों को नष्ट कर देता है। इंस्टॉलेशन त्वरित है; इसके लिए किसी विशेष उपकरण की आवश्यकता नहीं है।

विविध अनुप्रयोगों के लिए यूनिवर्सल O-रिंग्स

तो आखिर आप सबसे आम सील का उपयोग कब करते हैं? बाकी हर जगह। O-रिंग्स लगभग हर चीज के लिए डिफ़ॉल्ट सील हैं। हाइड्रॉलिक सिलेंडर्स, न्यूमेटिक वाल्व, क्विक-कनेक्ट कपलिंग्स, फ्लूइड फिटिंग्स और अनगिनत अन्य स्थैतिक और गतिशील अनुप्रयोग। सिद्धांत आसान है: नियंत्रित विकृति। आप एक ग्रोव काटते हैं, O-रिंग डालते हैं, और उसे मैचिंग पार्ट से कंप्रेस करते हैं। गोलाकार क्रॉस-सेक्शन फ्लैट हो जाता है, जिससे दो सीलिंग संपर्क बनते हैं। आंतरिक दबाव O-रिंग को कम दबाव वाली तरफ धकेलता है, जिससे संपर्क दबाव बढ़ता है। स्व-ऊर्जावान। वैक्यूम से उच्च दबाव तक काम करता है। सही सामग्री के साथ -50°C से 200°C तक काम करता है। अगर आपके पास एक ग्रोव है, तो एक O-रिंग शायद फिट हो जाएगी।
